Batarya Gruplama Malzemeleri

Batarya Paketi Yapmak İçin Hangi Malzemeler Gerekir?

Lityum iyon veya LiFePO4 hücrelerden sağlam bir pil paketi kurmak için birkaç temel bileşen bir arada çalışmak zorundadır.

Hücreleri birbirine bağlayan nikel şerit, pil gruplama malzemeleri arasında en sık göz ardı edilen seçimdir. Çelik alaşımlı ucuz alternatifler başta sorunsuz görünse de zamanla direnç oluşturarak ısınır ve bağlantı noktalarını gevşetir. Şerit kalınlığı da önemlidir; 0,1 mm düşük akımlı uygulamalar için yeterken yüksek deşarj gerektiren batarya pil paketlerinde 0,15–0,2 mm tercih edilmelidir.

BMS, paketin koruma sistemidir. Aşırı şarj, derin deşarj ve kısa devreye karşı hücreleri izler. Voltaj ve seri sayısı eşleşmesi zorunludur; 10 hücreli lityum iyon dizilime 10S BMS, 4 hücreli LiFePO4 dizilimine 4S BMS gerekir. Yanlış seçim sistemin hiç çalışmamasına ya da kontrolsüz devre açmasına neden olabilir.

Pil tutucu braket, hücrelerin sarsıntı altında yerinden oynamasını engeller. Braket olmadan nikel şerit bağlantıları mekanik stres altında zamanla kopar. 18650, 21700 ve 32700 formatların her biri için ayrı braket boyutu kullanılmalıdır.

Yalıtkan arpa kağıt, hücre uç noktaları ve metal yüzeyler arasındaki izolasyonu sağlar. Kapton bantla sık karıştırılır; arpa kağıt düz ve geniş yüzeyler için, kapton bant köşe geçişleri ve dar alanlar için daha uygundur. Profesyonel montajlarda ikisi birlikte kullanılır.

Shrink kaplama ise paketin son koruma katmanıdır. Isı uygulandığında hücre formuna oturur, nem ve mekanik darbeye karşı yalıtım sağlar.

Malzeme seçerken hücre formatı, paket voltajı, sürekli ve anlık akım ihtiyacı, yalıtım gereksinimi ve mekanik dayanım birlikte değerlendirilmelidir.

Batarya Üretiminde Kullanılan Sarf Malzemeler Nelerdir?

Pil gruplama ekipmanlarının yanı sıra montaj sürecinde tüketilen batarya sarf malzemeleri de sonucu doğrudan etkiler.

Punta kaynak işlemi sırasında tüketilen punta elektrotları ve uçlar zamanla aşınır ve düzensiz kaynak noktalarına yol açar; düzenli değiştirilmesi gerekir. Silikon kablo, yüksek akım taşıyan bağlantı hatlarında standart kablonun yerini alır; ısıya ve bükülmeye dayanıklı yapısı özellikle motor ve şarj çıkış hatlarında fark yaratır. Soketler ve konnektörler ise paketin dış dünyayla bağlantı noktasıdır; XT60, Anderson veya özel power soket seçimi bağlanacağı sistemin gereksinimine göre yapılmalıdır.

Bunların yanı sıra kapton bant, lifli bant ve çift taraflı bant montaj sürecinin farklı aşamalarında kullanılır. Her birinin ısı direnci ve yapışma gücü farklıdır. Yanlış bant seçimi özellikle yüksek sıcaklığa maruz kalan noktalarda ciddi sorunlara yol açabilir.

Sarf malzemelerinde yalnızca ölçü uyumuna değil; iletkenlik, sıcaklık dayanımı, mekanik esneklik ve kullanılacak akım seviyesine de dikkat edilmelidir.

Pil Gruplama Nasıl Yapılır? Adım Adım Temel Süreç

Gruplama işlemi teknik bilgi gerektirir, ancak doğru ekipman ve malzemeyle hobi kullanıcıları da güvenli paketler oluşturabilir.

İlk adım hücre seçimidir. Aynı pakette birleştirilecek hücrelerin kapasite ve iç direnç değerleri mümkün olduğunca yakın olmalıdır. Farklı kapasiteli hücreler zamanla dengesizleşerek BMS’i zorlar.

Hücreler braketlere yerleştirildikten sonra seri veya paralel dizilim kurulur. Bağlantı noktaları arpa kağıtla izole edilir, ardından nikel şeritler punta makinesiyle kaynatılır. Her kaynak noktasının sağlamlığı görsel ve direnç ölçümüyle kontrol edilmelidir.

BMS, dizilimin toplam voltajıyla eşleşecek şekilde bağlanır. Son aşamada paket shrink kaplama ile kapatılır ve şarj–deşarj testine alınır.

Özel bir paket tasarlarken hücre eşleştirme, bağlantı geometrisi, BMS seçimi, kablo kesiti, yalıtım ve termal koşullar birlikte ele alınmalıdır.

Saf Nikel Şerit ile Çelik Alaşım Şerit: Paket Ömrü Farkı

Çelik alaşımlı ucuz alternatifler direnç oluşturarak ısınır ve bağlantı noktalarını gevşetir; saf nikel düşük direnç ve korozyon dayanımıyla endüstriyel gruplamada tercih edilir.

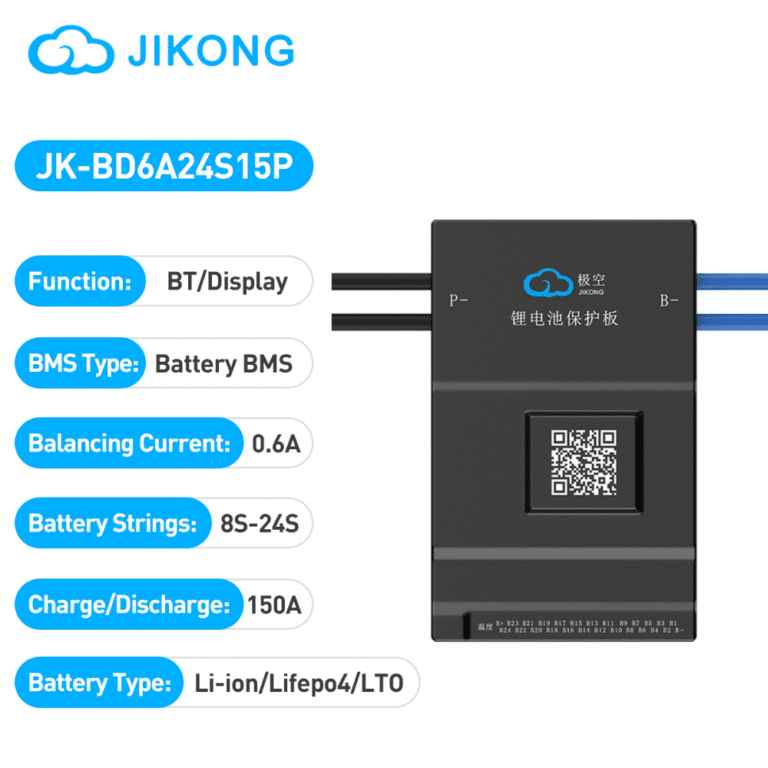

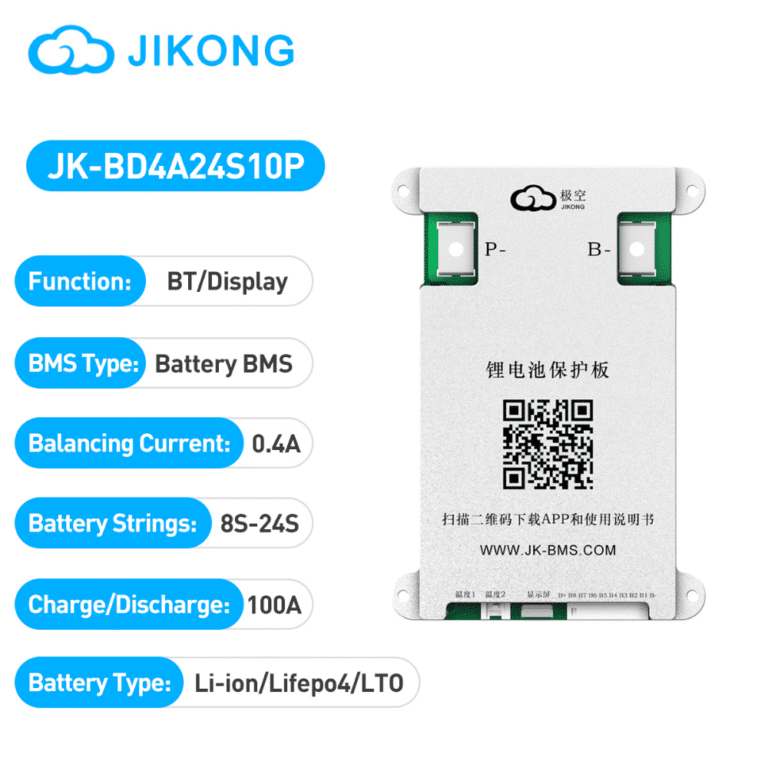

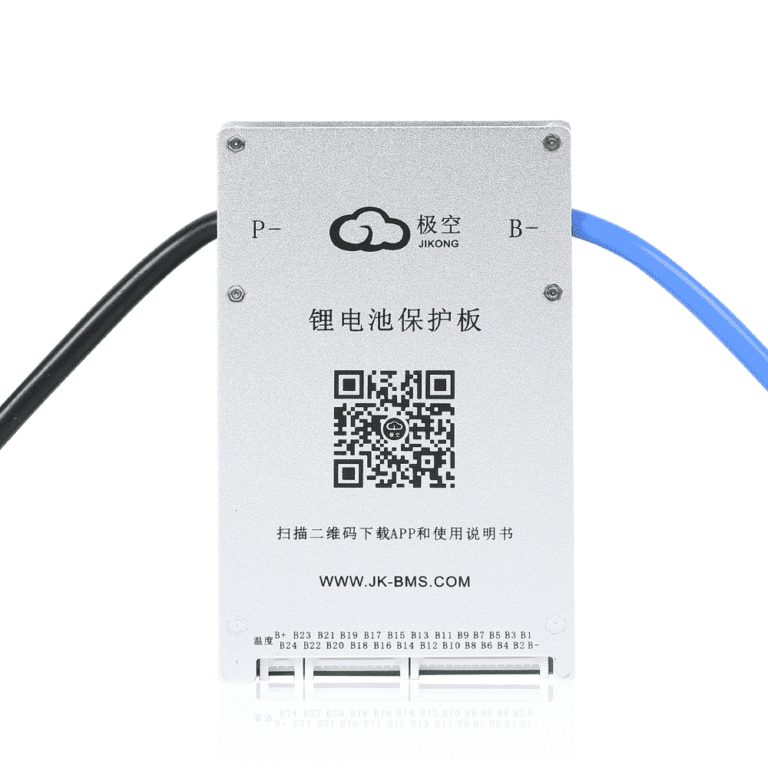

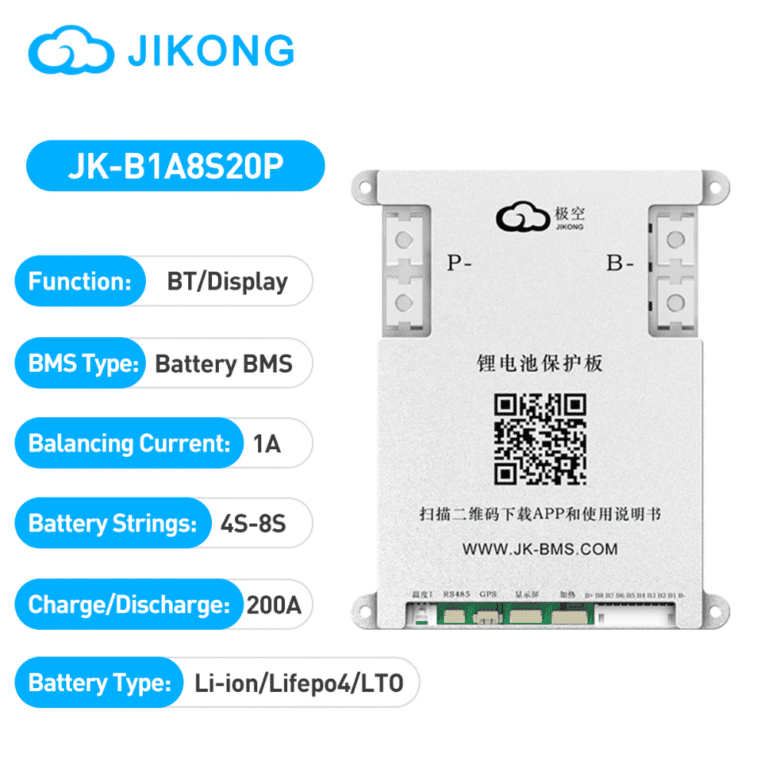

Hangi BMS Hangi Sisteme Uyar?

BMS seçiminde iki parametre belirleyicidir: voltaj ve akım.

Voltaj tarafında paketin seri sayısı (S değeri) doğrudan BMS’in voltaj aralığını belirler. 10 hücreli lityum iyon bir dizilim için 10S BMS, 4 hücreli LiFePO4 için 4S BMS gerekir. Hata yapılırsa BMS paketi ya hiç tanımaz ya da yanlış gerilimde koruma devreye girmez.

Akım tarafında ise BMS’in amper değerinin sistemin maksimum deşarj akımını karşılaması yeterlidir. İhtiyaçtan yüksek amperli BMS seçmek sorun yaratmaz, aksine BMS daha serin çalışır. Asıl sorun ihtiyaçtan düşük amperli seçimdir; BMS yük altında sürekli devre açar.

BMS seçerken hücre kimyası, seri hücre sayısı, sürekli deşarj akımı ve varsa balans özellikleri birlikte kontrol edilmelidir.

Özelleştirilmiş Batarya Üretimi: Hazır Paket mi, Kendin Yap mı?

Standart voltaj ve kapasitede çalışan bir uygulama için hazır paket genellikle yeterlidir. Ancak özel boyut, alışılmamış voltaj değeri, yüksek deşarj gereksinimi veya sertifika zorunluluğu olan projelerde hazır paket seçenekleri yetersiz kalır.

Bu noktada iki yol açılır: kendi gruplama ekipmanınızla DIY üretim ya da uzman üreticiden özel sipariş. DIY üretimde malzeme maliyeti düşer ama zaman ve teknik bilgi yatırımı gerekir. Özel sipariş ise test edilmiş, belgelenmiş ve garantili bir ürün sunar.

Hazır LiFePO4 batarya paketi arıyorsanız Volt Pil Batarya’nın 12 V, 24 V, 48 V ve 72 V LiFePO4 batarya kategorilerini inceleyebilirsiniz. Kendi paketinizi oluşturuyorsanız hücre eşleştirme, BMS seçimi, bağlantı ve izolasyon adımlarının sistem gereksinimlerine uygun şekilde tasarlanması gerekir.
